La nouvelle API permet de définir des cibles d'image directement à partir du code comme XrController.configure({imageTargetData : [{...}]}).

Cible d'image plate​

Si vous configurez une nouvelle cible d'image plate :

  1. Commencez par convertir l'image en niveaux de gris et par la recadrer, la mettre à l'échelle et la faire pivoter à 480x640 pixels.
  2. Définir les données cibles de l'image :
const imageTarget = {
  "imagePath": "./path/to/image.png",
  "metadata": {}, // available for custom use cases
  "name": "my-image-target",
  "type": "PLANAR",
  "xrMetadata": {
    "left": 0,
    "top": 0,
    "width": 480,
    "height": 640,
    "originalWidth": 480,
    "originalHeight": 640,
    "isRotated": false, // set this to true if you rotated the image when you cropped it
  }
}

Cible d'image cylindrique​

Pour les cibles cylindriques, il y a plus de paramètres à fournir (cylinderSideLength, cylinderCircumferenceTop, targetCircumferenceTop, cylinderCircumferenceBottom, arcAngle, coniness).

  1. Définir les données cibles de l'image :
const imageTarget = {
  "imagePath": "./path/to/image.png",
  "metadata": {}, // available for custom use cases
  "name": "my-image-target",
  "type": "CYLINDER",
  "xrMetadata": {
    "left": 0,
    "top": 18,
    "width": 1476,
    "height": 1968,
    "originalWidth": 1476,
    "originalHeight": 2000,
    "isRotated": false, // set this to true if you rotated the image when you cropped it
    "cylinderSideLength": 135.5,
    "cylinderCircumferenceTop": 257.14, // This should match circumferencce bottom
    "targetCircumferenceTop": 100,
    "cylinderCircumferenceBottom": 257.14,
    "arcAngle": 140.0,
    "coniness": 0, // This should be 0 for all cylinders
    "inputMode": "BASIC",
    "unit": "mm",
  }
}

Cible d'image conique​

Pour les cibles coniques, il y a l'inconification, et le format d'entrée est différent de celui qui a été téléchargé sur le web.

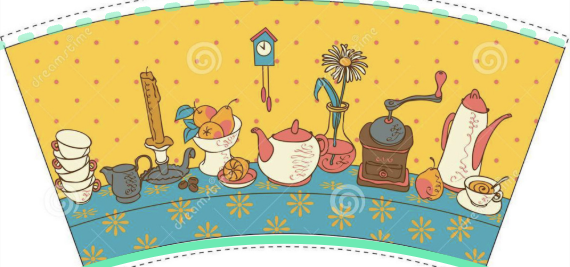

  1. Commencez par une image d'arc-en-ciel recadrée par les rayons supérieur (ligne verte en pointillés) et inférieur (ligne verte en gras).

  1. Etirer l'image de l'arc-en-ciel pour qu'elle soit plate et recadrer/échelonner/rotation les dimensions de l'image plate non modifiée pour obtenir une échelle de gris de 480x640 pixels (cette image recadrée doit être l'image fournie dans le chemin d'accès à l'image).
  2. Définir les données cibles de l'image :
const imageTarget = {
  "imagePath": "./path/to/image.png", // path to unconified image
  "metadata": {}, // available for custom use cases
  "name": "my-image-target",
  "type": "CONICAL",
  "xrMetadata": {
    "left": 177,
    "top": 554,
    "width": 564,
    "height": 752,
    "originalWidth": 842,
    "originalHeight": 2000,
    "isRotated": false, // set this to true if you rotated the image when you cropped it
    "topRadius": 4479,
    "bottomRadius": 3630.644,
    "cylinderSideLength": 21.05,
    "cylinderCircumferenceTop": 100,
    "targetCircumferenceTop": 50,
    "cylinderCircumferenceBottom": 81.06,
    "arcAngle": 180,
    "coniness": 0.303, // log2(topRadius / bottomRadius)
    "inputMode": "BASIC",
    "unit": "mm",
  }
}
